漂亮的农村一层小别墅设计图17X20米
图纸参数
图纸方案:
方案一
图纸内容

建筑图:建筑设计说明,构造表,一层平面图,屋顶平面图,立面图,剖面图,节点大样图,楼梯大样图,门窗大样图,门窗表

结构图:结构设计说明,基础平面布置图,独立基础详图,基础施工图,一层结构施工图,屋面施工图,楼梯大样图。

给排水图:给排水设计说明,一层给排水平面图,屋顶层排水平面图,给排水系统原理图,卫生间给排水详图,化粪池大样图,污水检查井大样图。

电气图:电气设计说明,主要设备及材料表,配电箱系统图,弱电系统图,基础接地平面图,屋面防雷平面图,一层照明平面图,一层插座平面图,层弱电平面图,

设计功能

一层:庭院、走廊、客厅、娱乐室、厨房兼餐厅、储藏室、6卧室、公卫、2内卫

图纸展示

建筑效果图

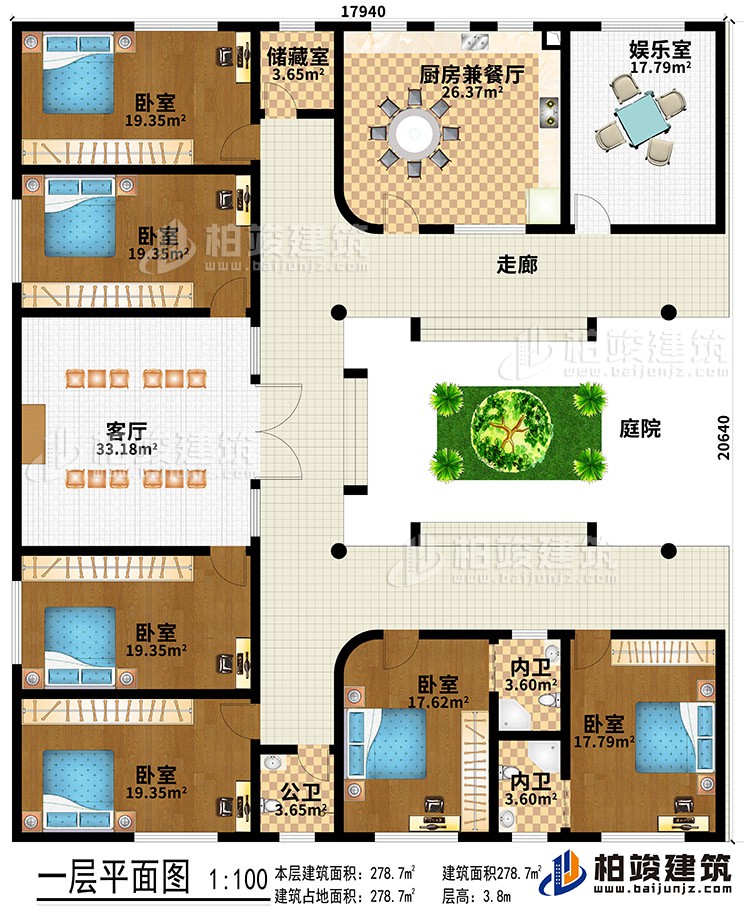

平面方案图

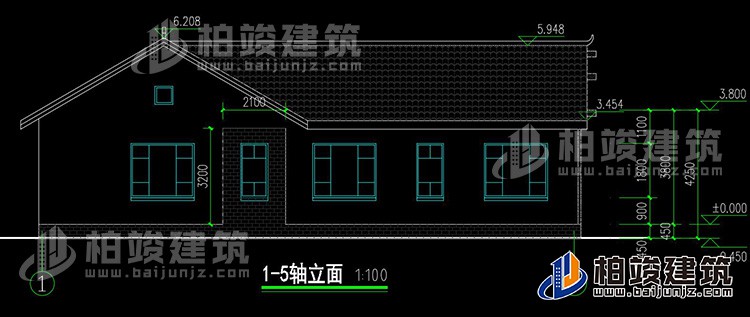

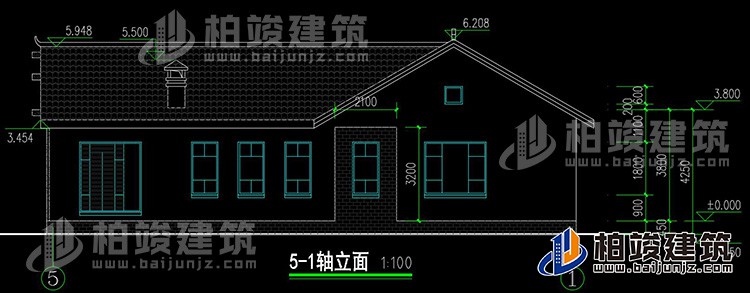

建筑立面图

图纸描述
