农村欧式二层别墅设计施工图纸 16X13米
图纸参数
图纸方案:
方案一
图纸内容

建筑图:建筑设计说明,构造表一,构造表二,一层平面图,二层平面图,闷顶层平面,屋顶层平面图,立面图,剖面图,楼梯平面详图,节点详图,墙身大样图,门窗大样图,门窗表

结构图:结构设计说明1,结构设计说明2,结构设计说明3,结构设计说明4,基础施工图,二层梁施工图,二层板施工图,闷顶层梁施工图,闷顶层板施工图,屋顶层施工图,楼梯施工图1,楼梯施工图2,墙身大样。

给排水图:给排水设计说明,一层给排水平面图,二层给排水平面图,屋顶层排水平面图,给排水系统原理图,卫生间给排水详图,化粪池大样图,污水检查井大样图。

电气图:电气设计说明,电气系统图,弱电系统图,一层照明平面图,二层照明平面图,闷顶层照明平面图,一插座平面图,二层插座平面图,闷顶层插座平面图,一层弱电平面图,二层弱电平面图,接地平面图,防雷平面图。

设计功能

一层:门庭、堂屋、客厅、餐厅、厨房、3卧室、公卫、内卫

二层:客厅、4卧室、2露台、阳台、内卫、公卫

图纸展示

建筑效果图

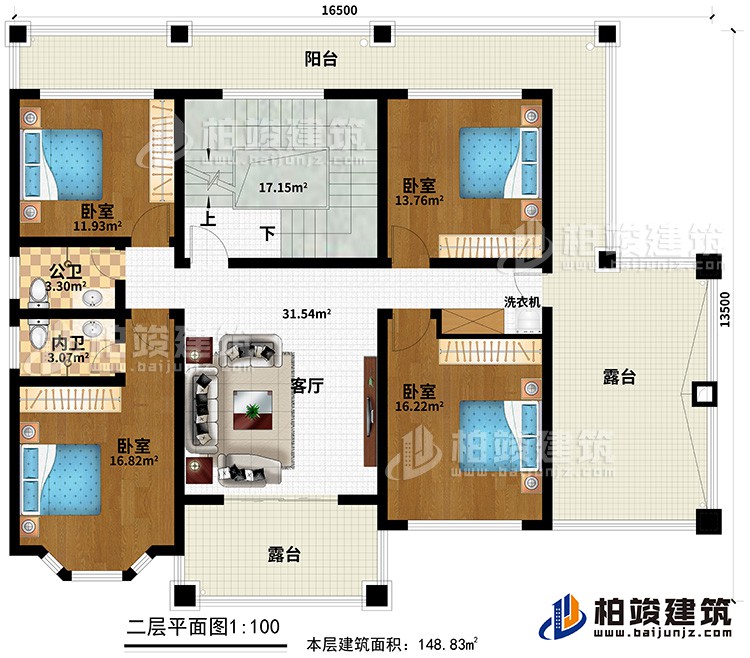

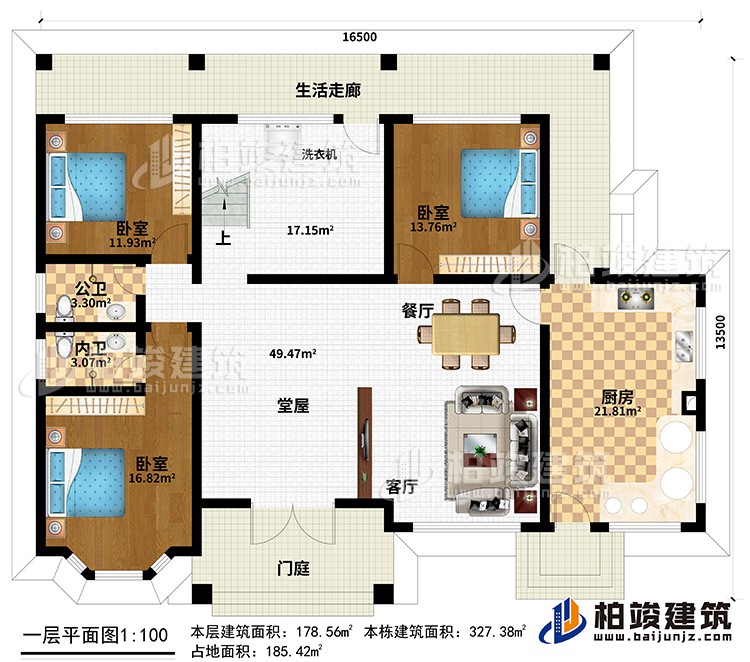

平面方案图

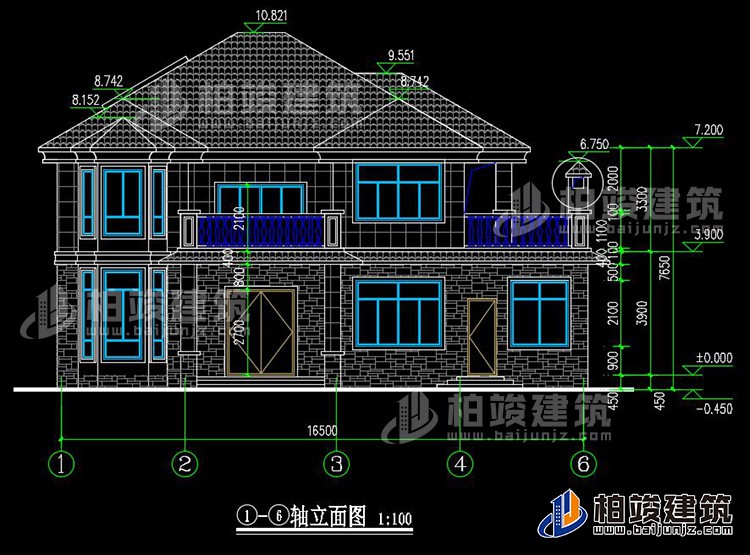

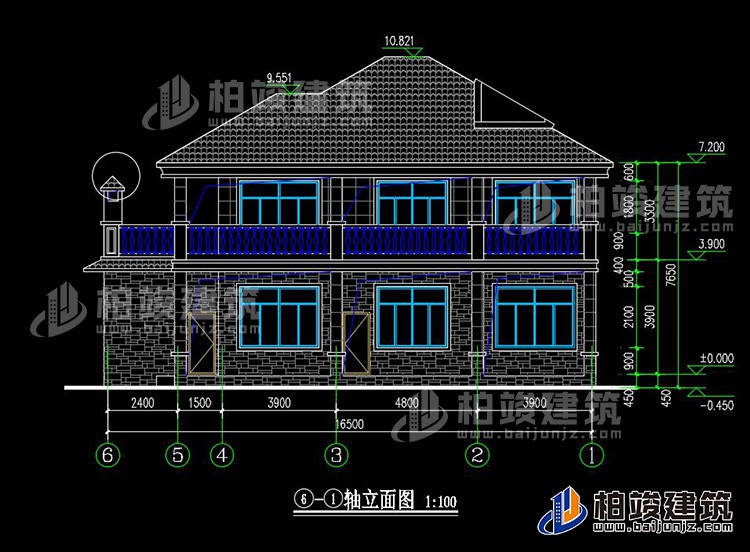

建筑立面图
